Pokrętła do klawiatur i elewacji foliowych - klawiatury sterujące


Pokrętło do klawiatur i elewacji foliowych - przykład

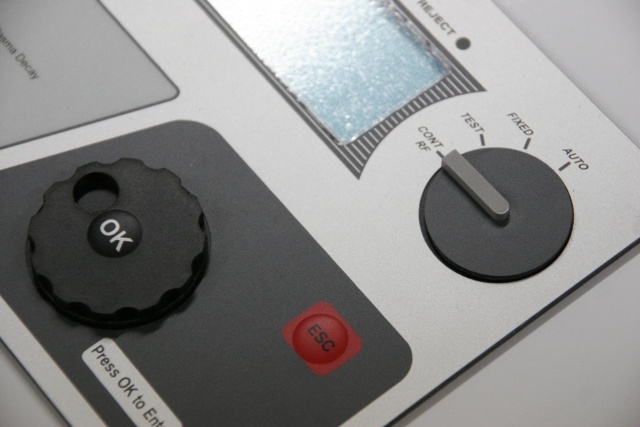

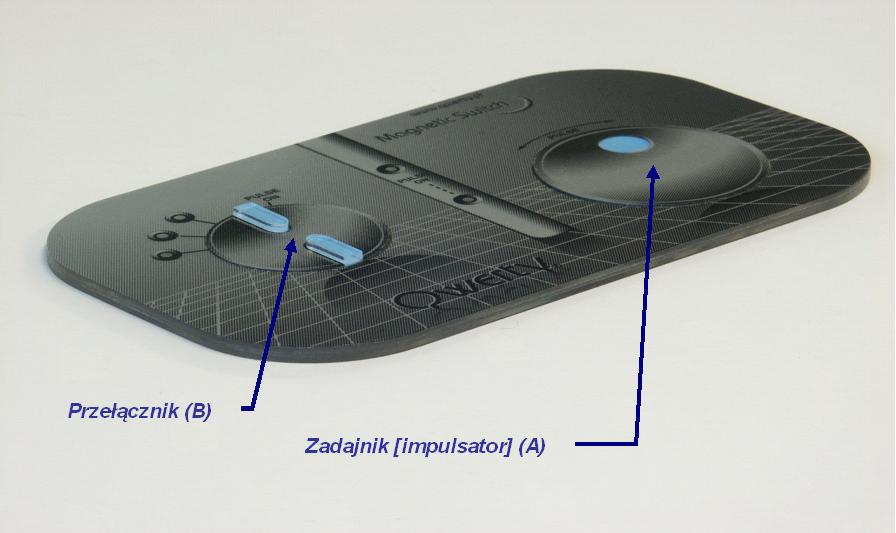

Zdjęcie 1: Próbny panel z wmontowanymi pokrętłami: lewym w postaci przełącznika oraz prawym
                w postaci zadajnika (impulsatora).
UWAGA: Panel ten służy wyłącznie do zapoznania się z możliwościami funkcjonalnymi proponowanego rozwiązania.

Towarzystwo Elektrotechnologiczne QWERTY Sp.z o.o. projektuje i produkuje klawiatury, elewacje
i tabliczki foliowe od 1988 r. Ponadto oferujemy dodatkowe elementy uzupełniające naszą technologię takie jak: metalowe i tworzywowe płyty podkładowe oraz elementy usztywniające okna i wyświetlacze
w panelach foliowych. W ofercie rynkowej dotychczas brakowało rozwiązań technicznych pozwalających na wykonywanie klawiatur lub elewacji foliowych z elementami obrotowymi w postaci pokręteł lub przełączników.

W związku z tym przedstawiamy ofertę pokręteł wykonywanych w technologii klawiatur foliowych.

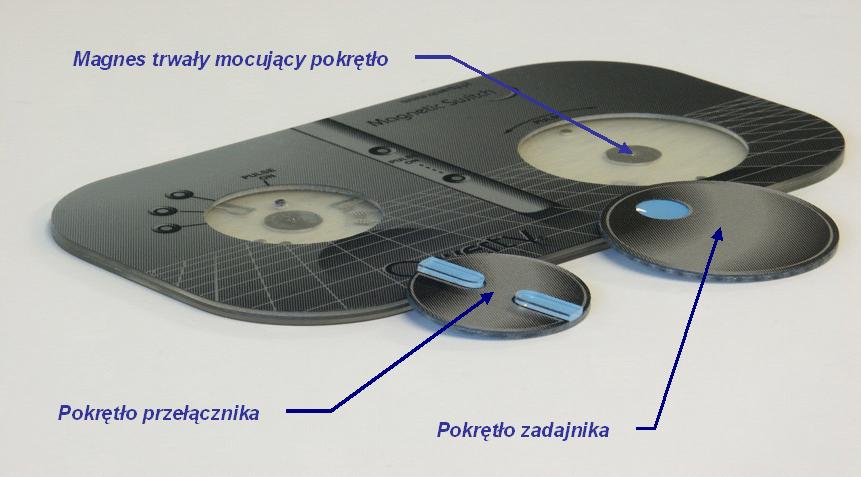

Próbny panel z wyjętymi pokrętłami przełącznika oraz zadajnika (impulsatora)
Zdjęcie 2: Próbny panel z wyjętymi pokrętłami przełącznika oraz zadajnika (impulsatora). Wyjęcie pokrętła zadajnika umożliwia zablokowanie ustawionych wartości.


Proponowana przez naszą firmę technologia umożliwia wykonanie elementów obrotowych
o następujących cechach:
  1. Pokrętło spełniające funkcje zadajnika (impulsatora) z elementami wykonawczymi w postaci zestyków foliowych lub czujnika pola magnetycznego np. w postaci hallotronu.



    QWERTY Sp. z o.o. - przekrój poprzeczny pokrętła spełniającego funkcje zadajnika (impulsatora).

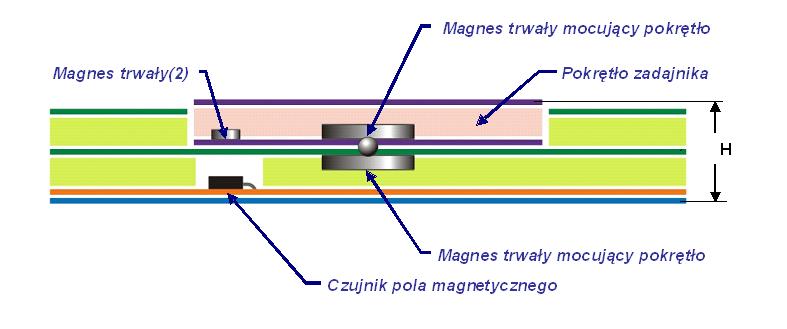

    Rysunek 1: Przekrój poprzeczny pokrętła spełniającego funkcje zadajnika (impulsatora). Podczas obrotu pokrętła czujnik pola magnetycznego wykrywa obecność magnesu trwałego (2) i generuje elektryczny sygnał logiczny.


  2. Pokrętło spełniające funkcje przełącznika obrotowego o stykach normalnie zwiernych lub normalnie rozwiernych i różnej ich liczbie, rozmieszczonych w dowolny sposób na obwodzie, z możliwością zaprojektowania pewnej logiki ich działania np. podtrzymywanie zwarcia styków poprzednich przy załączeniu następnego
Przekrój poprzeczny pokrętła spełniającego funkcje przełącznika.

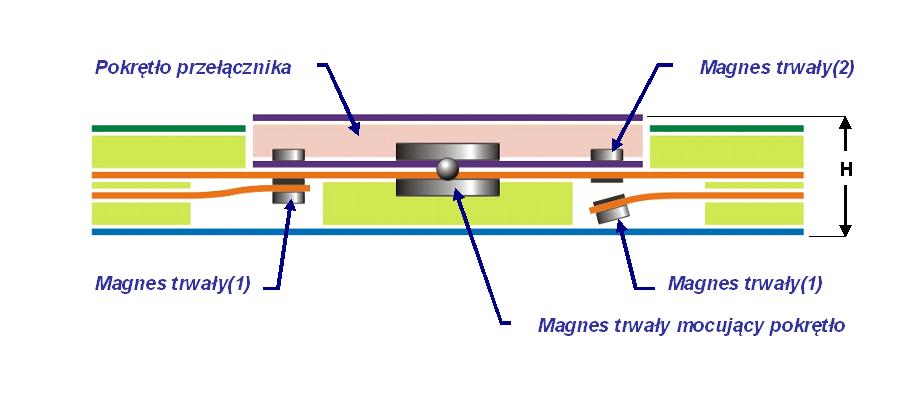

Rysunek 2: Przekrój poprzeczny pokrętła spełniającego funkcje przełącznika. Magnesy trwałe(2)  przyciągają lub odpychają (w zależności od ustawienia biegunów magnetycznych) magnesy trwałe(1) zamocowane na zestykach foliowych powodując zamknięcie lub otwarcie obwodu elektrycznego.

QWERTY Sp. z o.o. - widok od tyłu pokrętła

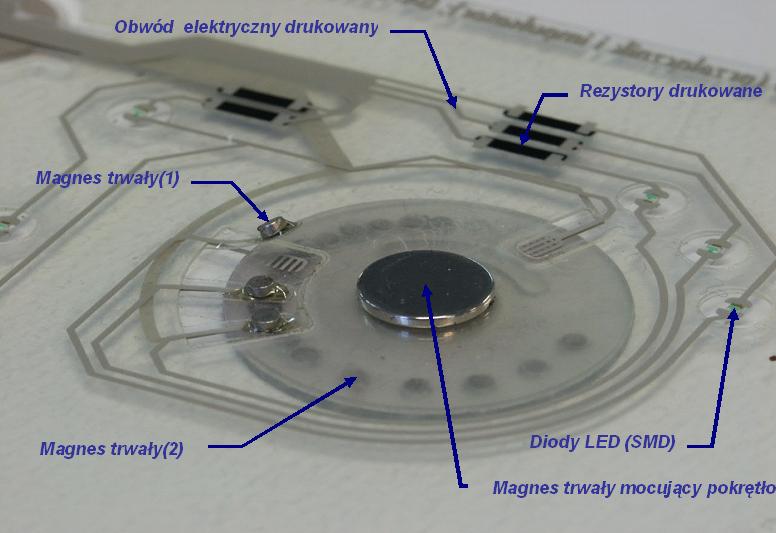

Zdjęcie 3: Widok od tyłu pokrętła spełniającego funkcje przełącznika o trzech stykach normalnie rozwiernych, których zwarcie jest podtrzymywane po załączeniu kolejnego. Pod warstwą ścieżek przewodzących widać tarczę pokrętła z zamontowanymi okrągłymi magnesami trwałymi (2), które znajdując się pod zestykiem magnetycznym, przyciągają go (1) powodując zamknięcie obwodu elektrycznego.


Pokrętło magnetyczne

Parametry techniczne:

Wyszczególnienie Przełącznik Zadajnik
(impulsator)
 Minimalna grubość (H)  3.5 mm  4.0 mm
 Średnica pokrętła  ø > 28 mm  ø > 25 mm
 Gwaratowana liczba zadziałań  2 x 106 obrotów  107 obrotów
 Rezystancja zestyków  ≤ 50 Ω  -
 Rezystancja izolacji  ≤ 10 MΩ  ≤ 10 MΩ
 Napięcie na zestyku  max 30 V  -
 Prąd zestyku  max 25 mA  -
 Dopuszczalna wilgotność otoczenia  max 95 %  max 95 %
 Temperatura pracy  -40°C ÷ +70°C  -40°C ÷ +70°C
 Rozstaw złącza  2.54mm lub  1mm  2.54mm lub  1mm
 Pyłoszczelność i hermetyczność  IP 65   IP 65
 Odporność na drgania  Nie  Tak
 Otwory do mocowania osi elementów obrotowych  Brak  Brak
 Grafika pokrętła i elewacji  Dowolna  Dowolna
 Możliwość blokowania nastaw  Nie  Tak
